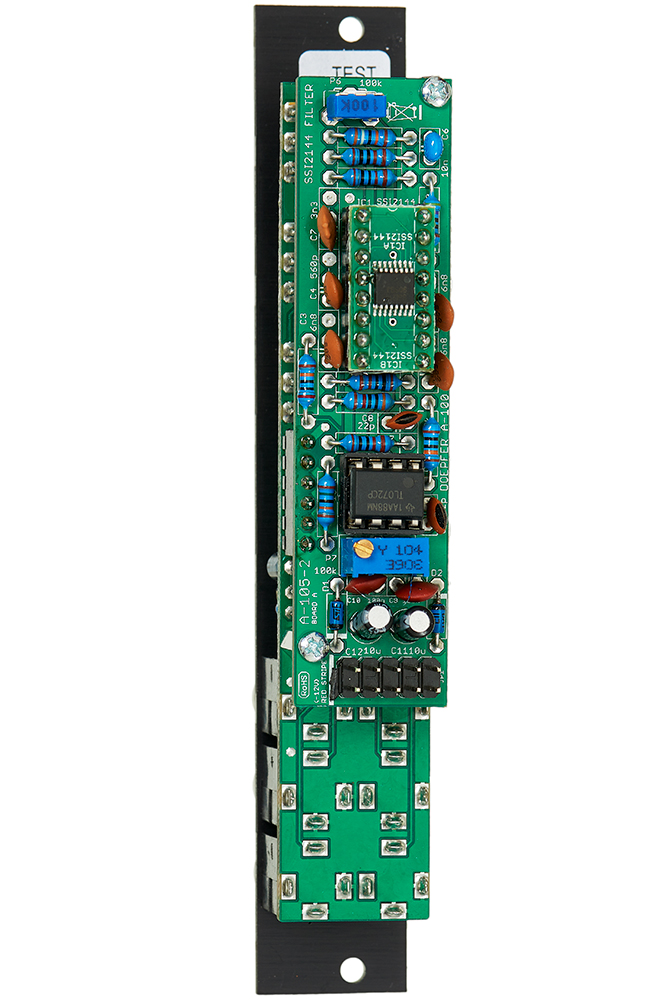

Das Modul A-105-2V ist ein spannungsgesteuertes 24db-Tiefpassfilter und der Nachfolger des Moduls A-105, dessen Produktion auf Grund des nicht mehr erhältlichen Filterbausteins SSM2044 eingestellt werden musste. Beim A-105-2 kommt statt des SSM2044 der Nachfolge-Typ SSI2144 zum Einsatz. Von den Funktionen her sind beide Module nahezu identisch. Der wichtigste Unterschied ist die deutlich schmälere Frontplatte beim A-105-2 (4TE statt 8TE) und die damit verbundenen Änderungen bei der Anordnung der Bedienungselemente. Zusätzlich ist der A105-2 mit einem zweiten Audio-Eingang ausgestattet.

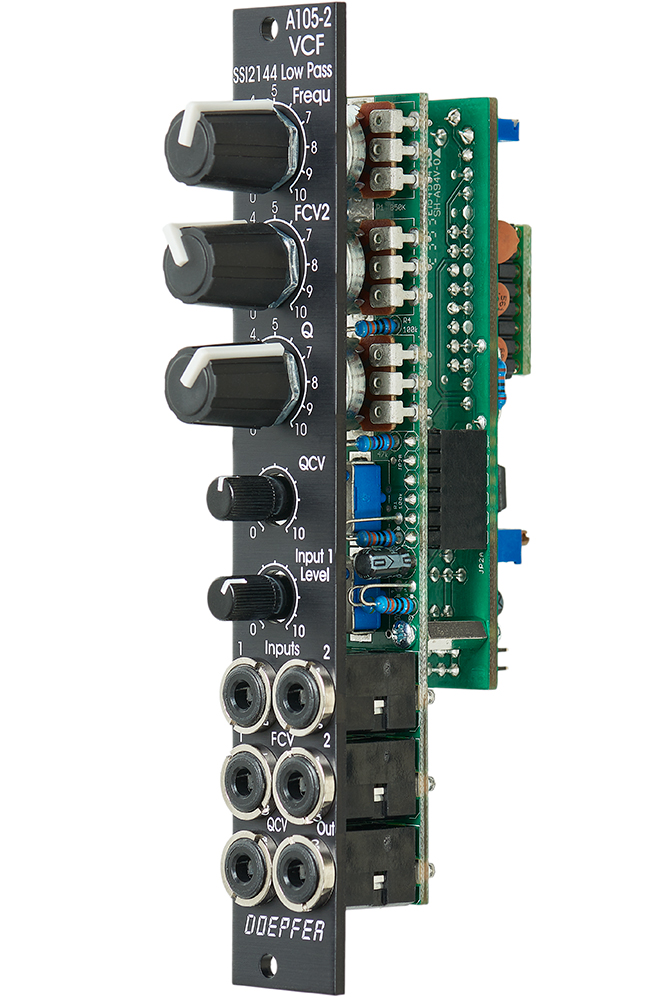

Das Modul verfügt über folgende Bedienelemente und Ein/Ausgänge:
- Regler Frequ: manuelle Einstellung der Frequenz
- Regler FCV2: Abschwächer für die am FCV2-Eingang anliegende Steuerspannung für die Frequenz
- Regler Q: manuelle Einstellung der Resonanz
- Regler QCV: Abschwächer für die am QCV-Eingang anliegende Steuerspannung für die Resonanz
- Regler Input 1 Level: Abschwächer für das am Audio-Eingang 1 (Input 1) anliegende Signal
- Buchse Input 1: Audio-Eingang 1 (mit Abschwächer)
- Buchse Input 2: Audio-Eingang 2 (ohne Abschwächer)
- Buchse FCV1: Steuerspannungs-Eingang 1 für die Frequenz (ohne Abschwächer, ca. 1V/Oktave-Empfindlichkeit)
- Buchse FCV2: Steuerspannungs-Eingang 2 für die Frequenz (mit Abschwächer)
- Buchse QCV: Steuerspannungs-Eingang für die Resonanz (mit Abschwächer)
- Buchse Out: Audio-Ausgang
Technische Hinweise:
- Frequenzbereich ca. 15 Hz bis 15 kHz
- Resonanz bis zur Selbstoszillation möglich
- Maximale Eingangsspannung an Audio-Eingang 2 ohne Verzerrungen: ca. 15Vss
- Maximale Ausgangsspannung ohne Verzerrungen: ca. 15Vss
- Die Signale an beiden Eingängen werden gemischt, bevor sie das Filter durchlaufen. Das erspart einen externen Mixer bei kleineren Setups.
